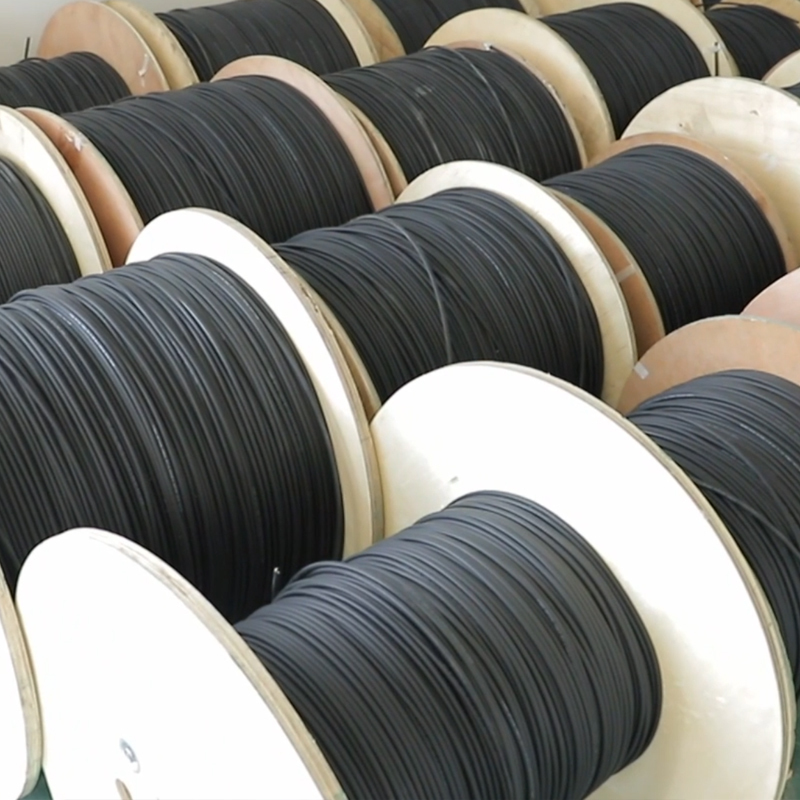

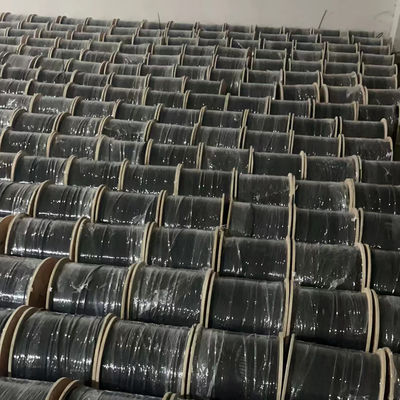

Kabel luar udara serat optik
Detail produk:
| Tempat asal: | CINA |
| Nama merek: | TTI Fiber |
| Sertifikasi: | ISO 9001, ISO 14001, REACH， ROHS, CE and CPR certificates |
| Nomor model: | ADSS |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1000 |
|---|---|
| Harga: | dapat dinegosiasikan |

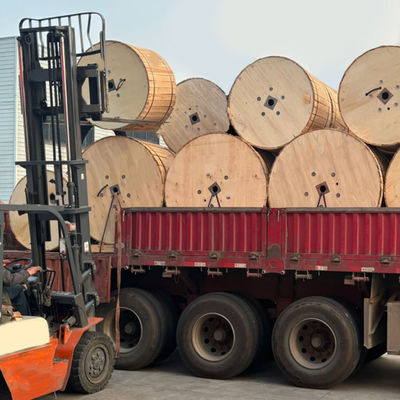

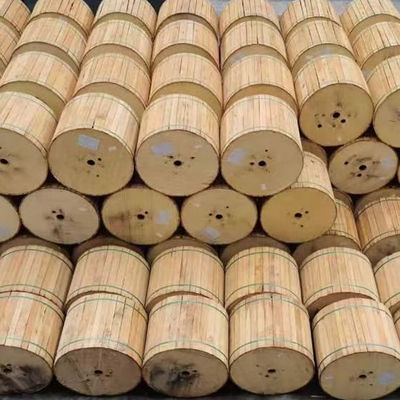

| Kemasan rincian: | Drum kayu |
| Waktu pengiriman: | 5-8 hari kerja |
| Syarat-syarat pembayaran: | T/t |
| Menyediakan kemampuan: | 1 km/drum atau panjang paket lainnya disesuaikan |
|
Informasi Detail |
|||
| Warna: | Hitam, biasanya warna hitam, biru atau lainnya, aqua, kuning | Bahan: | Tersedia berdasarkan permintaan pelanggan, PVC |
|---|---|---|---|
| Jenis Serat: | G652D, G657A2, Mode Tunggal atau Mode Multi, G657, Serat Mode Tunggal | Aplikasi: | FTTH, outdoor, udara, kabel serat optik outdoor lapis baja, transmisi sinyal audio |
| Sertifikasi: | ISO9001, ROHS, CE, CE and ROHS, ISO9001/CE/ROHS | Jumlah konduktor: | ≥ 10, 2, 6 |
| Jenis: | COAXIAL, FTTH 24 Core Optical Fiber Cable, Profesional Professional Connector SMA Fiber Optic, Fiber | Nama Produk: | Kabel peluncuran serat optik, kabel drop ftth, 2core ftth mode tunggal indoor/outdoor serat optik, l |
| Jumlah serat: | 2 Core, 2/4/6/8/12 Core, 1-144 Core, 1 Core, 1/2/4 Core | Panjang: | sesuai kebutuhan Anda, 1 km, 2 km atau lainnya membutuhkan |
| Bahan jaket: | LSZH, PVC, PE, TPU, PVC/LSZH | Suhu Operasional: | -55 ~ + 85 ° C, -20 ℃ hingga 70 ℃, -40 ° C hingga + 70 ° C |
| Kemasan: | Kantong plastik, karton, 1 km/gulung | Sarung: | Mdpe/hdpe, pleno, lszh, pvc, ect |
| Diameter kabel: | 0,25mm, 2,2 ± 0,07 | Anggota kekuatan: | kawat baja, kawat logam, FRP |
| Nama: | Kabel Drop FTTH Kabel optik serat outdoor, patchcord serat optik | Memperkuat anggota: | FRP atau baja 0,4mm/0,45mm/0,5mm, 1 kawat baja+ 2 FRP |
| Menyoroti: | armored fiber optic cable outdoor,aerial duct fiber optic cable,PE black armored optical cable |
||
Deskripsi Produk
GJYFJY GJYXFCH GYFXTY ADSS GYTS GYTA53 Kabel Serat Optik Luar Ruang Saluran Udara Subterranean PE Hitam Kabel Optik Lapis baja
Kabel Serat Optik FTTH Luar ADSS 2 4 6 8 12 24 48 72 96 Kabel Serat Optik Udara
Spesifikasi Produk
Warna:Hitam, Biasanya Hitam Warna, biru atau lainnya, Aqua, kuning
Bahan:Tersedia atas permintaan pelanggan, PVC
Jenis serat:G652D, G657A2, mode tunggal atau multi mode, G657, Serat Mode Tunggal
Aplikasi:FTTH, OUTDOOR, Aerial, kabel serat optik lapis baja luar ruangan, Transmisi sinyal audio
Sertifikasi:ISO9001, ROHS, CE, CE dan ROHS, ISO9001/CE/ROHS
Jumlah konduktor:≥ 10, 2, 6
Jenis:Koaksial, FTTH 24 inti kabel serat optik, profesional memproduksi Serat optik konektor sma, serat optik telanjang, Single-Mode atau Multi-Mode
Nama produk:Kabel peluncuran serat optik, kabel drop ftth, 2core FTTH single mode indoor/outdoor fiber optic, armored 2 core field optical fiber cable assembly for field operation, 1 2 4 core fiber optic drop cable
Jumlah serat:2 inti, 2/4/6/8/12 inti, 1-144 inti, 1 inti, 1/2/4 inti
Panjangnya:seperti yang Anda butuhkan, 1KM, 2KM atau lainnya membutuhkan
Bahan jaket:LSZH, PVC, PE, TPU, PVC/LSZH
Suhu operasi:-55~+85°C, -20°C sampai 70°C, -40°C sampai +70°C
Paket:Kantong plastik, karton, 1km/gulung
Lemparan:MDPE/HDPE, PLENUM, LSZH, PVC, dll
Diameter kabel:0.25mm, 2.2±0.07
Anggota kekuatan:kawat baja, kawat logam, FRP
Nama:Fth drop cable Outdoor Fiber Optical Cable, fiber optic patchcord
Membangun anggota:FRP atau Baja 0,4mm/0,45mm/0,5mm, 1 kawat baja + 2 FRP
Deskripsi Produk
Struktur kabel serat optik ADSS mengadopsi struktur lapisan tabung longgar yang bercabang, serat 250μm diposisikan dalam tabung longgar yang terbuat dari bahan modulus tinggi,dan tabung longgar diisi dengan senyawa tahan airTabung longgar (dan tali pengisi) diputar di sekitar inti penguat pusat non-logam (FRP) untuk membentuk inti kabel yang kompak,dan celah inti kabel diisi dengan salep pemblokiran airInti kabel diekstrusi dengan lapisan dalam polietilena (PE), kemudian diputar dengan aramid untuk penguatan, dan akhirnya diekstrusi dengan lapisan luar polietilena (PE) atau lapisan luar AT.
Desain kabel optik ADSS sepenuhnya mempertimbangkan situasi aktual saluran listrik dan cocok untuk berbagai tingkat saluran transmisi tegangan tinggi.Polyetilen (PE) lapisan dapat digunakan untuk 10kV dan 35kV kabel listrikUntuk kabel listrik 110 kV dan 220 kV, titik gantung kabel optik harus ditentukan dengan menghitung distribusi kekuatan medan listrik, dan lapisan luar harus digunakan.Pada saat yang sama, dosis serat aramid dan proses stranding yang sempurna dirancang dengan hati-hati untuk memenuhi persyaratan aplikasi rentang yang berbeda.
Karakteristik
- Diameter kabel kecil (beradaptasi dengan cuaca buruk), berat ringan, rentang 100m, beban yang rendah di menara.
- Struktur non-logam, isolasi yang baik, anti petir.
- Teknologi produksi yang baik, kekuatan yang sama untuk benang aramid, dengan fleksibilitas tegangan yang superior.
Fitur
Bisa dibangun terus-menerus, harapan hidup lebih dari 30 tahun.
Menggunakan sarung AT, peningkatan kinerja ketahanan pelacakan, berat ringan, diameter kabel kecil, mengurangi pengaruh es dan angin, dan beban pada menara dan dukungan berkurang, dengan rentang yang besar.
Ini memiliki sifat tarik yang sangat baik dan karakteristik suhu.
Beradaptasi dengan Kondisi Cuaca
| Kondisi cuaca | A | B | C | D |
|---|---|---|---|---|
| Kecepatan angin ((m/s) | 25 | 35 | 10 | 10 |
| Icing ((m/s) | 0 | 0 | 5 | 10 |
| Beban tambahan ((N/m) | 0.7 | 0.7 | 2.5 | 4.4 |
Karakteristik optik
| Artikel | G.652 | G.655 | 50/125um | 62.5/125um |
|---|---|---|---|---|
| Atenuasi @850nm | ≤ 3,0dB/km | ≤ 3,2 dB/km | ||
| Atenuasi @1300nm | ≤ 1,0 dB/km | ≤1,2 dB/km | ||
| Atenuasi @1310nm | ≤ 0,36dB/km | ≤ 0,40dB/km | ||
| Atenuasi @1550nm | ≤ 0,22dB/km | ≤ 0,23dB/km | ||
| Bandwidth @850nm | ≥ 500MHZ.km | ≥ 200MHZ.km | ||
| Bandwidth @1300nm | ≥ 1000MHZ.km | ≥ 600MHZ.km | ||
| Aperture numerik | 0.200±0.015NA | 0.275±0.015NA | ||
| Panjang gelombang pemotongan kabel | ≤ 1260mm | ≤1450mm |
Parameter Struktural
| Diameter referensi ((mm) | RTS (kN) | MAT(kN) | Luas bagian dari elemen tarik ((mm2) | Modulus elastisitas ((kN/mm2) | Koefisien ekspansi termal ((10-6/K) |
|---|---|---|---|---|---|
| 11.8 | 10 | 4 | 4.6 | 7.6 | 1.8 |
| 12 | 15 | 6 | 7.6 | 8.3 | 1.5 |
| 12.3 | 20 | 8 | 10.35 | 9.45 | 1.3 |
| 12.6 | 24 | 10 | 13.8 | 10.8 | 1.2 |
| 12.8 | 30 | 12 | 14.3 | 11.8 | 1 |
| 13.1 | 36 | 15 | 18.4 | 13.6 | 0.9 |
| 13.5 | 45 | 18 | 22 | 16.4 | 0.6 |
| 13.8 | 53 | 22 | 26.4 | 18 | 0.3 |
| 14.4 | 60 | 26 | 32.2 | 19.1 | 0.1 |
| 14.6 | 70 | 28 | 33 | 19.6 | 0.1 |
| 14.8 | 85 | 34 | 40 | 20.1 | 0.1 |
Kemampuan Beradaptasi
| Span (m) Beradaptasi dengan kondisi meteorologi | Berat (kg/km) |
|---|---|
| A: 160, B: 100, C: 140, D: 100 | PE: 117, AT: 124 |
| A: 230, B: 150, C: 200, D: 150 | PE: 121, AT: 129 |
| A: 300, B: 200, C: 290, D: 200 | PE: 126, AT: 134 |
| A: 370, B: 250, C: 350, D: 250 | PE: 133, AT: 141 |
| A: 420, B: 280, C: 400, D: 280 | PE: 138, AT: 145 |
| A: 480, B: 320, C: 460, D: 320 | PE: 145, AT: 153 |
| A: 570, B: 380, C: 550, D: 380 | PE: 155, AT: 163 |
| A: 670, B: 460, C: 650, D: 460 | PE: 163, AT: 171 |
| A: 750, B: 530, C: 750, D: 510 | PE: 177, AT: 186 |
| A: 800, B: 560, C: 800, D: 560 | PE: 182, AT: 191 |
| A: 880, B: 650, C: 880, D: 650 | PE: 195, AT: 204 |
